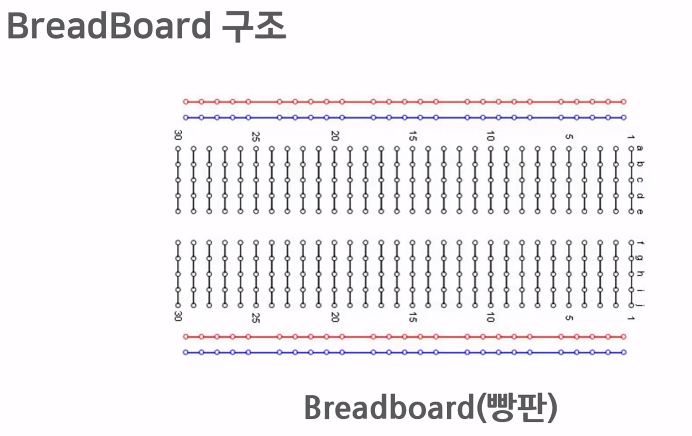

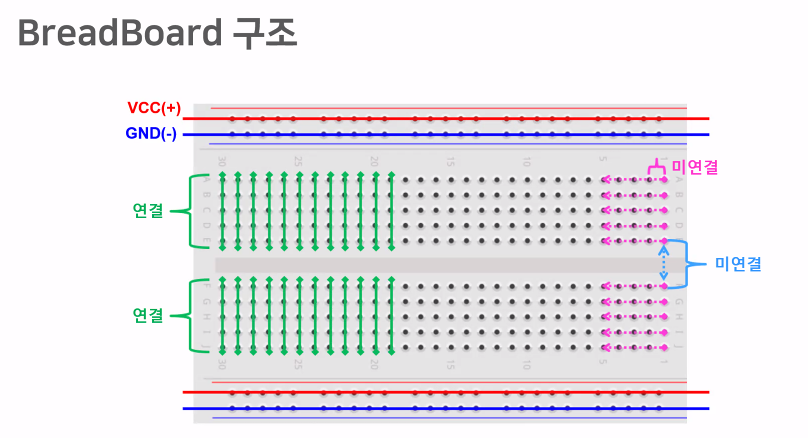

브레드보드는 전자 회로의 임시 프로토타입을 만드는 데 사용되는 재사용 가능한 무납땜 장치입니다.
이것은 스트립 기판과 다르며 영구 또는 일회용 프로토타입을 만드는 데 사용할 수 있습니다.
브레드보드는 보드에 납땜하지 않고 회로를 구성할 수 있는 회로 구성 도구입니다.
솔더리스 브레드보드 또는 솔더리스 브레드보드의 정식 명칭이 있습니다.

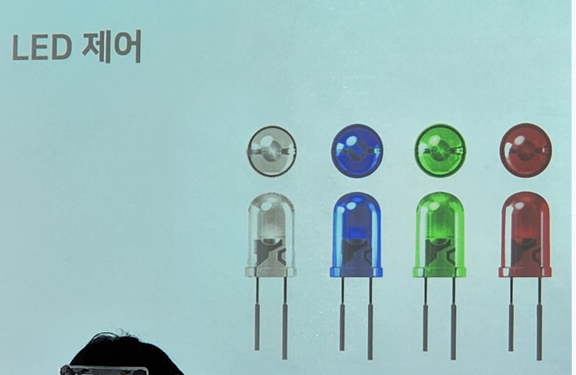

LED의 긴 쪽(양극)은 + 극을 나타내고 짧은 쪽(음극)은 – 극을 나타냅니다.

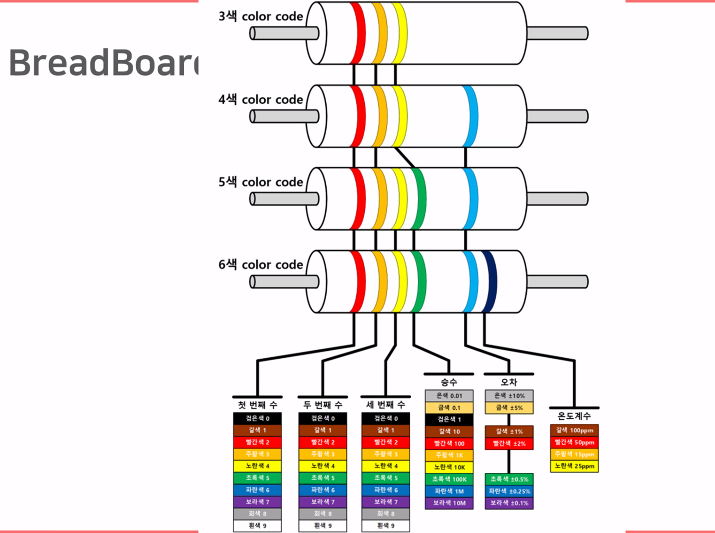

BreadBoard에 3개의 LED를 놓고 저항을 수직으로 배치하여 저항 값을 220ohm으로 설정하고,
각각의 데이터 라인을 연결하여 LED를 제어하는 방법을 설명하였습니다.
커패시터의 충전 및 방전 특성을 사용하여 켜고 끄는 시간이 느린 LED를 만드는 방법을 설명했습니다. 트랜지스터를 추가하여 밝기가 향상되었습니다.

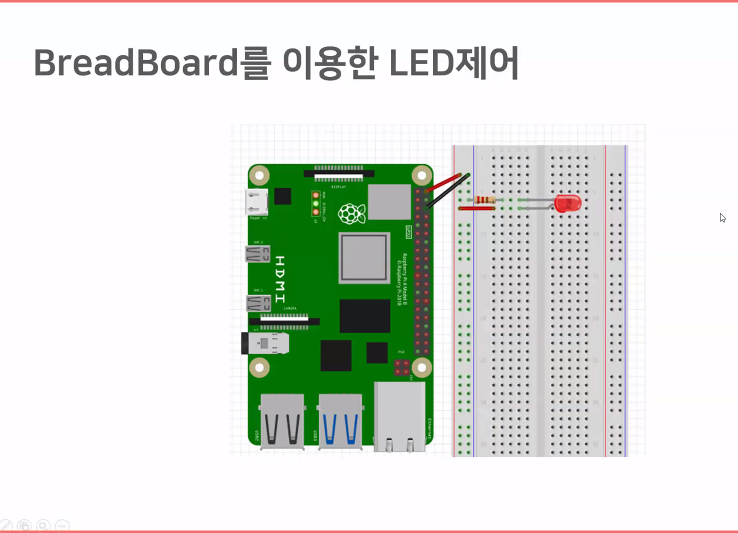

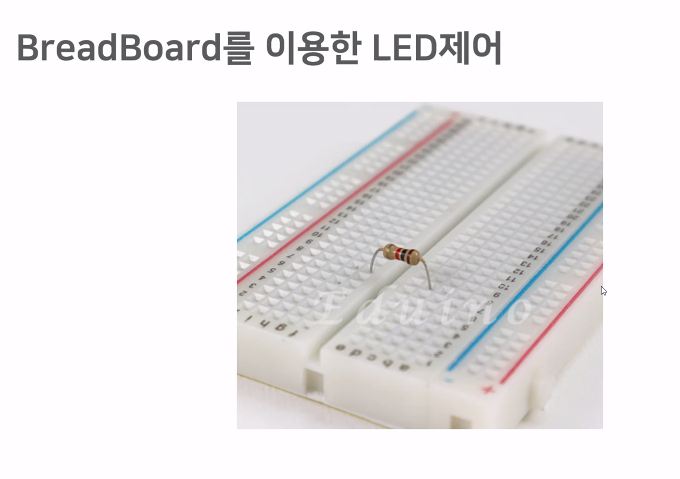

BreadBoard로 LED를 연결하고 제어하는 방법:
LED의 긴 꼬리와 짧은 꼬리를 분리하고 긴 꼬리는 +극에, 짧은 꼬리는 -극에 연결합니다.
저항을 결합하고 LED에 연결된 클램프와 저항을 브레드보드에 연결합니다.

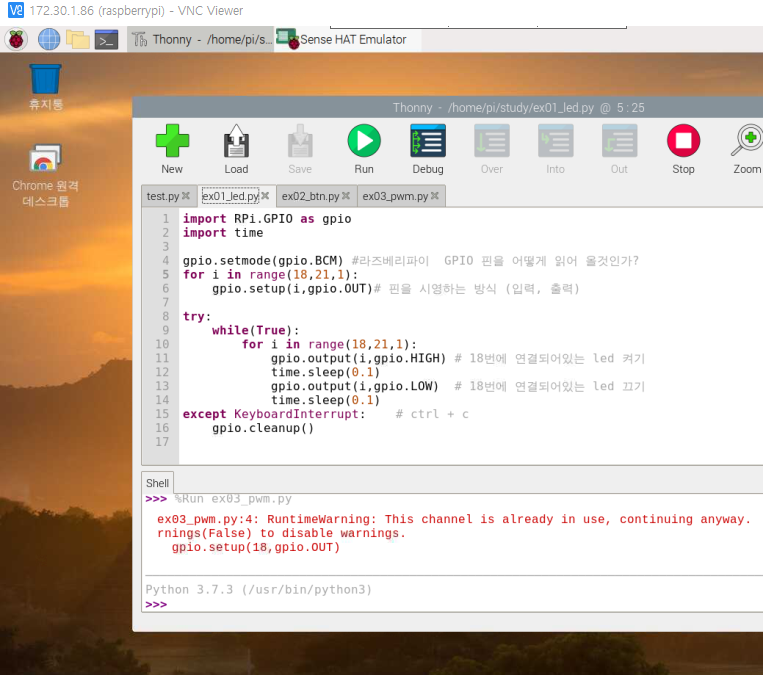

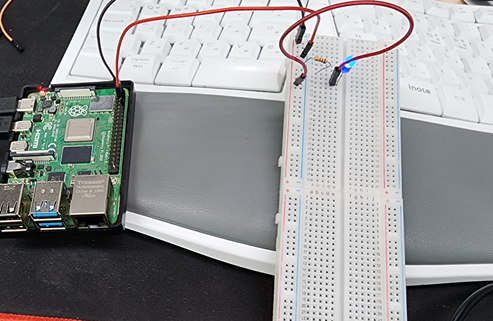

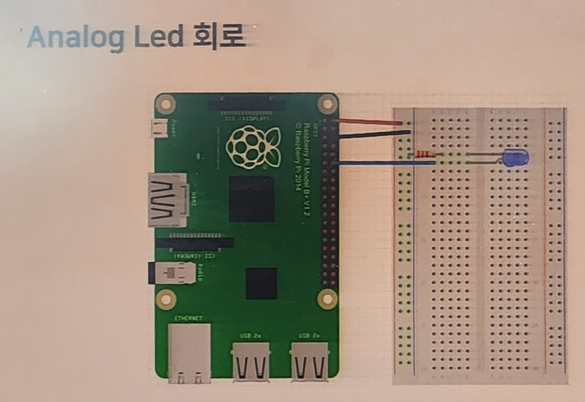

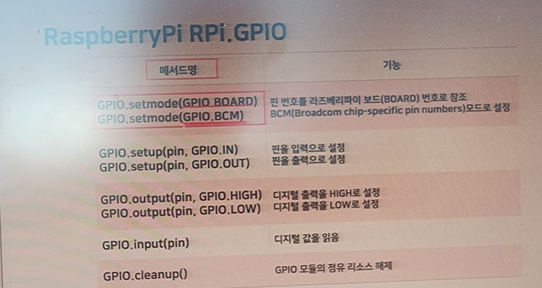

BreadBoard를 연결하고 Raspberry Pi 프로그램을 작성하여 LED를 제어할 수 있습니다.

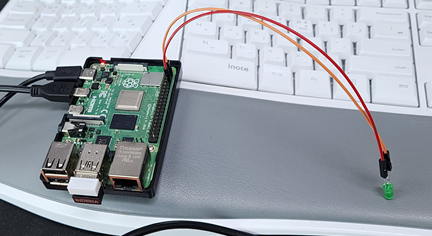

먼저 라즈베리 파이에 마우스, 키보드, 모니터, 전원을 연결합니다. 그리고 Raspberry Pi와 LED를 연결하고 소프트웨어를 사용하여 LED의 빛을 제어할 수 있습니다.
LED의 전류는 한쪽으로만 흐르기 때문에 긴 쪽은 +에, 짧은 쪽은 GND에 연결하고 약 200옴 이상의 저항을 연결하라고 합니다.
마우스, 키보드, 모니터 및 전원을 Raspberry Pi에 연결합니다.

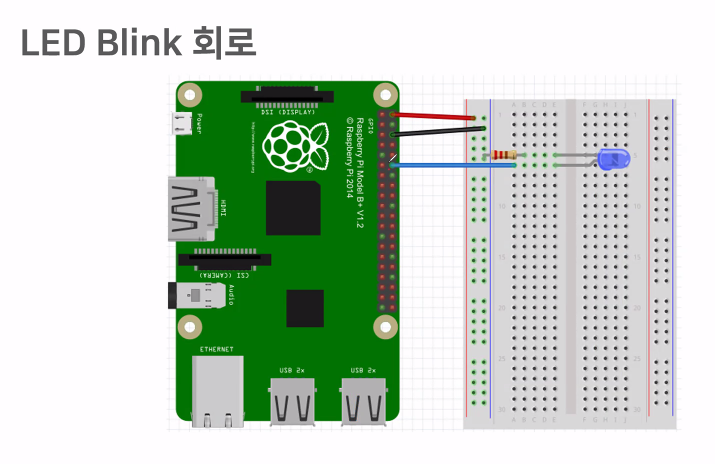

LED와 라즈베리 파이, 규격에 맞는 저항을 연결합니다.

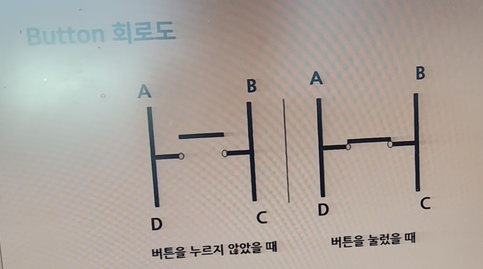

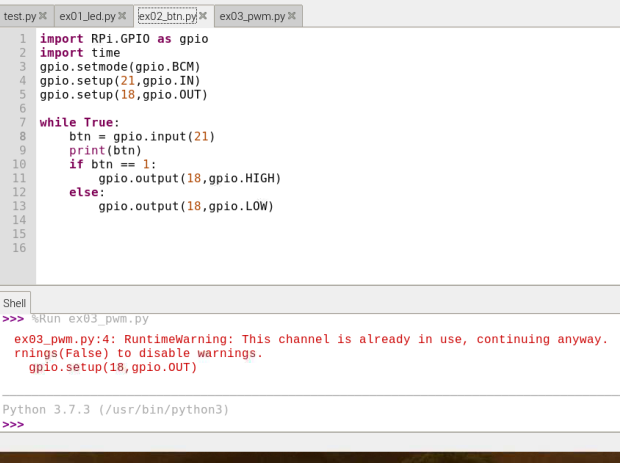

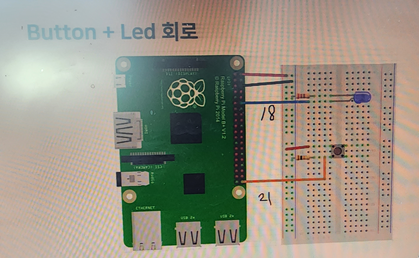

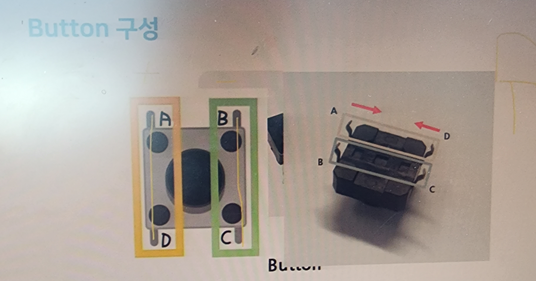

풀다운 저항에 연결된 GPIO IN 핀을 사용하여 버튼으로 LED를 제어합니다.

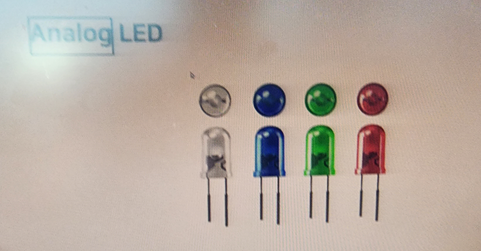

“아날로그”는 정보가 지속적으로 변화하는 물리량을 사용하여 표현되는 장치 또는 메커니즘을 나타냅니다.
미국에서는 “analog”의 철자를 삭제하여 “analog”라는 용어를 사용하는 경우가 있습니다.
전기 용어에서는 “아날로그”가 더 선호됩니다.
그리고 “아날로그 기술”은 아직 컴퓨터화되지 않은 수동 시스템을 사용하는 기술을 의미합니다.
이러한 기술로 수행되는 측정에는 일반적으로 시간이 많이 걸리는 프로세스가 포함됩니다.

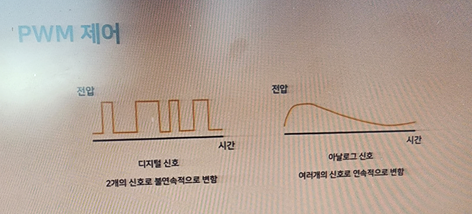

PWM(Pulse Width Modulation)은 디지털 신호의 특정 파형을 나타내는 용어입니다.
PWM은 펄스파로서 HIGH와 LOW를 반복하는 신호이며 HIGH 시간을 조절하여 제어한다.
디지털 신호와 아날로그 신호의 차이를 알기 위해서는 PWM도 고려해야 합니다.
PWM을 사용하는 예로는 RGB LED의 색상을 변경하거나 서보 모터의 방향을 변경하는 것이 있습니다.
Raspberry Pi의 PWM 기능을 사용하여 LED를 페이드 온 또는 오프로 제어할 수 있습니다.
LED는 연결할 때 적절한 값으로 제어할 수 있습니다.
(LED를 Raspberry Pi의 특정 핀에 연결하고 PWM 값을 사용하여 LED를 제어할 수 있습니다.

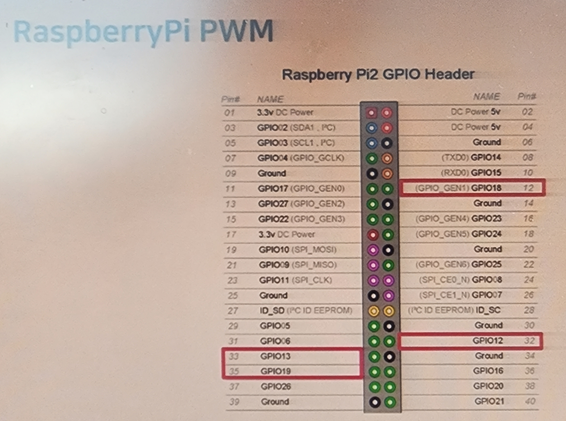

Raspberry Pi의 기본 상태에서는 3개의 핀만 하드웨어 PWM으로 사용할 수 있습니다.
Raspberry Pi의 핀에는 pwm0 및 pwm1의 두 채널만 있습니다.
